（1）正確的理解離析泌水
配制流態混凝土時，流動性和粘聚性失去平衡，當粘聚性低時混凝土在自身重力或其它外力作用下產生相分離，破壞了材料組成的均勻性和穩定性，導致分離。通常，泌水是離析的前奏，離析必然導致分層，增加堵泵的可能。少量泌水在工程中是允許的，而且對防止產生混凝土表面裂縫有利。
（2）離析泌水產生的主要原因
◆砂率偏低或砂子中細顆粒含量少使混凝土保水性低，砂子含泥量大易產生漿體沉降，即“抓底”。
◆膠凝材料總量少，漿體體積小于300L/m3；
◆石子級配差，或單一粒徑的石子；
◆用水量大，使混凝土拌合物粘性低；
◆外加劑摻量過大，或外加劑黏度低保水性不佳；
◆使用礦渣或礦渣水泥，本身保水性不好，易泌水、離析；
（3）設計思路
漿體體積Ve、砂漿體積Ves與抗離析性的關系
1.Ve>330L,Ves>430L時，混凝土具有良好的工作性；
2.Ve<330l,ves>430L時，混凝土泌水的可能性不大，但混凝土粘聚性、和易性差；
3.Ve>330L,Ves<430l時，混凝土保水性差，易泌水、離析、分層等。< span="">
除了原材料的因素，在做混凝土配合比設計時，應重點考慮石子體積、漿體體積的比例。用正確的思路指導混凝土配合比的設計。

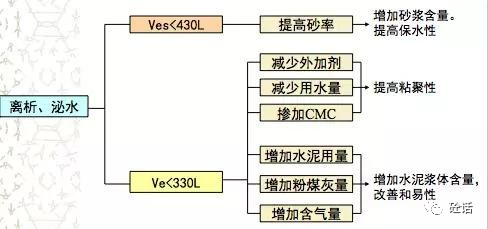

（4）解決方案
從配和比、材料、外加劑綜合考慮
◆石子級配合理，單一粒徑的石子應提高砂率；
◆注意調整砂率，合理的砂率能保證混凝土的工作性和強度；
◆摻加粉煤灰，特別是配制低強度等級的大流動性混凝土，粉煤灰摻量應適當提高，從而提高其保水性；
◆減少用水量或降低外加劑的摻量，使得游離水的比例減少，提高混凝土的粘聚性等。
◆添加引氣劑或增稠劑，改善混凝土粘聚性和保水性。
◆母液類型的選擇也尤為重要，選擇低敏感性聚羧酸母液，可有效降低離析泌水的風險。
