同步器中間環
主要結構形式
同步器中間環是一個單體零件，是汽車變速箱同步器的重要零部件。在同步器組件中與內外環相配合，其功能是同步環內錐面與待接合齒輪齒圈外錐面接觸后，在摩擦力矩的作用下，兩者同步旋轉，齒輪相對于同步環的轉速為零并進一步與待接合齒輪的齒圈接合，而完成換檔。根據同步器設計的功能需求，目前同步器中間環主要有兩種結構形式。
立爪式中間環

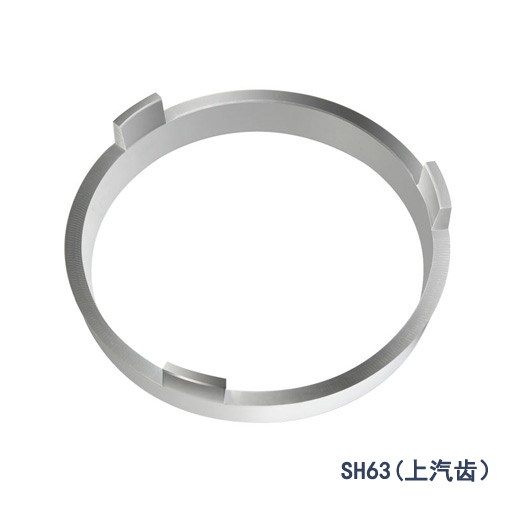

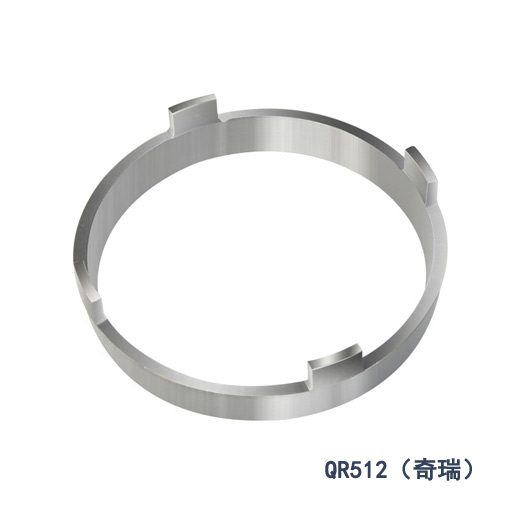

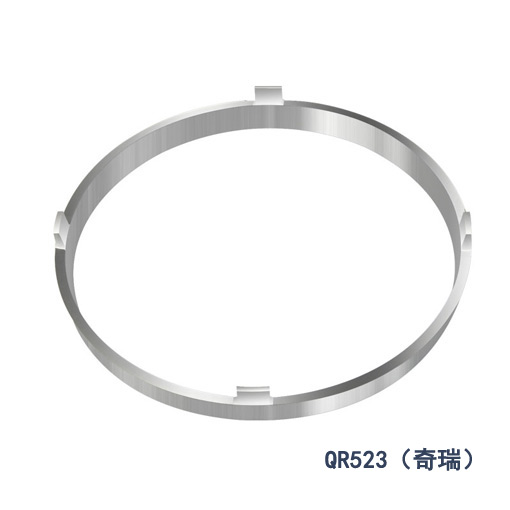

立爪式中間環，由錐面體和凸爪組成，凸爪立于錐面體上。

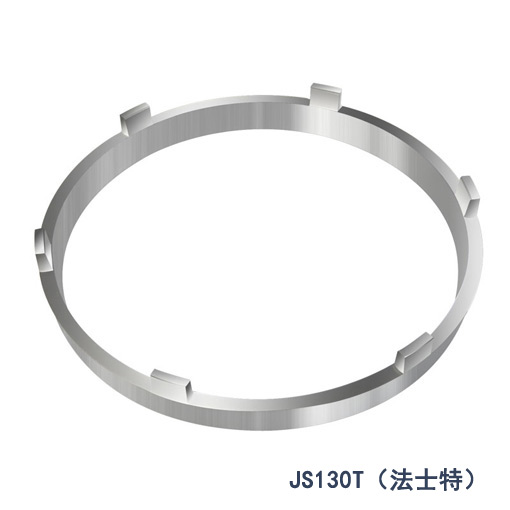

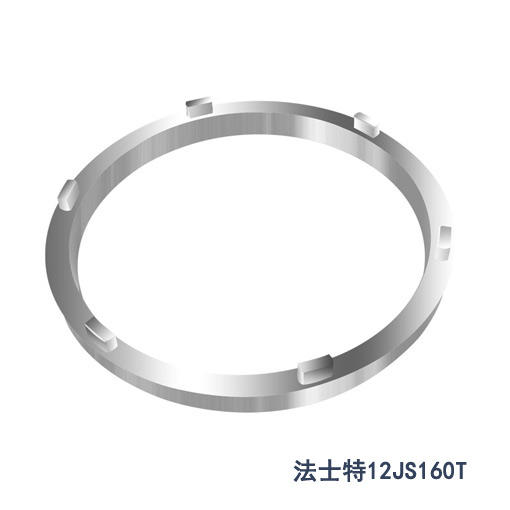

立爪式中間環根據同步器設計功能要求主要有三爪式、四爪式、六爪式
平爪式中間環

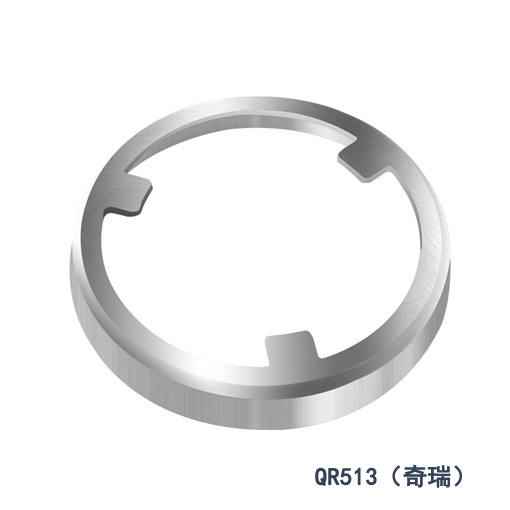

平爪式中間環，由錐面體和凸爪組成，凸爪設計在錐面體平面上。
主要參數和公差
外錐徑(outer cone diameter) di | |||||||||
超過 | 到 | 尺寸 | Δdip | Li μm | VdP（△Cir） | △2? | Sdi/10mm | Ki | Ra μm |
20 | 50 | 按產品圖
| 一般取±0.01； | 3 | 0.008 | ±0.003 | 0.012 | 0.010 | 0.32 |
50 | 80 | 3 | 0.01 | ±0.003 | 0.008 | 0.012 | 0.4 | ||
80 | 120 | 4 | 0.012 | ±0.004 | 0.006 | 0.015 | 0.4 | ||
120 | 150 | 5 | 0.014 | ±0.004 | 0.005 | 0.018 | 0.4 | ||
150 | 220 | 6 | 0.016 | ±0.004 | 0.004 | 0.020 | 0.6 | ||
內錐直徑(inner cone diameter)E | |||||||||
超過 | 到 | 尺寸 | ΔEep | VEP（△Cir） | Ke | Le μm | △2α | SE/10mm | Ra μm |
10 | 30 | 按產品圖 | 一般取±0.01； | 0.009 | 0.010 | 3 | ±0.003 | 0.012 | 0.32 |
30 | 50 | 0.010 | 0.012 | 3 | ±0.003 | 0.010 | 0.4 | ||
50 | 80 | 0.012 | 0.015 | 4 | ±0.003 | 0.009 | 0.4 | ||
80 | 120 | 0.014 | 0.018 | 4 | ±0.004 | 0.007 | 0.4 | ||
120 | 150 | 0.016 | 0.020 | 5 | ±0.004 | 0.006 | 0.4 | ||
150 | 210 | 0.018 | 0.020 | 6 | ±0.004 | 0.005 | 0.6 | ||
材料
國外中間環產品大多采用滲碳鋼材料，我公司成熟采用GCr15制造中間環。通過大量的臺架試驗和市場使用驗證，該材料完全能滿足其使用性能。
